PRODUCT

로버트캐디

로보트 캐디 고장 시 점검 및 조치 사항(구성도 참조하세요)
볼을 안떨어뜨리고 그냥 들어갈때
  • 솔레노이드(가동자)에 때가 끼어서 당겨주는 힘이 약해져서 그러는 현상이다.
  • 스프레이 오일(WD-40)으로 솔레노이드(가동자)에 뿌려준다(뿌릴 때 밑에있는 밸트에 오일이 안 뭍도록 주의)

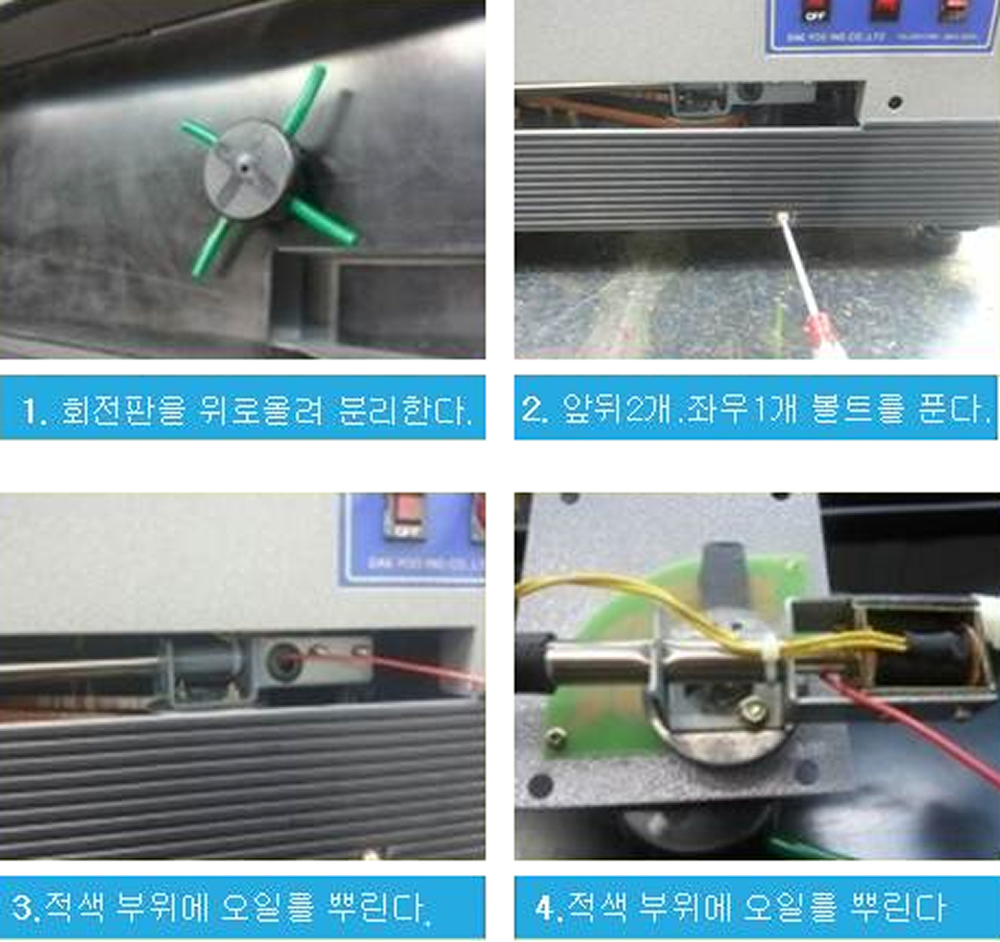

  • 신형(기계)는 기계를 분리하지말고, 우측 4번 그림처럼 직접 오일를 뿌린다.
  • 1

    메인보드

  • 2

    아답터(전원부)

  • 3

    스텐팔(SET)

  • 4

    링

  • 5

    솔레노이드

  • 6

    밸트

  • 7

    자석키

  • 8

    제어기

  • 9

    반도

  • 10

    전원스위치

  • 11

    티/브러쉬 스위치

  • 12

    티 스톱 스위치

  • 13

    조절발

  • 14

    전원케이블

  • 15

    발판스위치잭

  • 16

    휴우즈홀더(AC)

  • 17

    휴우즈홀더(DC)

  • 18

    솔레노이드 케이블

  • 19

    솔레노이드심

컴퓨터 케디 고장 점검 및 조치 사항 (구성도 참조하세요)
전원이 들어오지 않을 때
  • 전원케이블 콘센트 접속 및 단선 확인.
  • 전원스위치 파손 및 내부 단자접속 확인.
  • 휴우즈홀더의 휴우즈 단락 및 단자 접속 확인.
전원은 들어오고 작동이 안될 때
  • 휴우즈(17번)단락 확인 및 단자접속 확인.
  • 발판 스위치 파손 및 단자접속 확인.
  • 메인보드(1번)교환.
  • 아답터(2번)불량.
스텐팔이 나왔다가 들어가지 않을 때
  • 티스톱 스위치(12번)가 꺼짐(OFF)상태인가 확인.
  • 스텐팔(3번) 동작구역내 볼이 끼었는지 확인.
  • 메인보드(1번)교환.
볼이 안 떨어지고 가지고 들어 갈 때
  • 솔레노이드 케이블(18번) 단선확인.
  • 솔레노이드 심(19번) 스프링 불량 확인.
  • 스텐팔(3번) 찌그러짐 확인.
  • 솔레노이드 심(19번) 심보(총알모양)에 이물질 확인.(WD-40) 주유.
  • 링(4번) 교환 시 조립 불량.
티위치 불량
  • 모터 풀리 너트 조임 불량.
  • 티/브러쉬 스위치(11번)불량.
  • 메인보드(1번)교환.
상부모터(회전판)가 돌지 않을 때
  • 공통로 이물질 확인.
  • 단자접속 및 단선확인.
  • 메인보드(1번)교환.
  • 회전판 불량.

사용자의 안전을 지키고 재산상의 손실을 막기위한 내용입니다.
반드시 잘 읽고 제품을 올바르게 사용해 주세요.

주의사항
  • 전원이 공급되어 있는 상태에서는 기계내부(벨트)에 손(상해)/감전위험에 유의하세요.
  • 특히 관리자 이외의 사람이 기기에 손을 넣거나 분해하는 등의 행동은 안전사고를 유발할 가능성이 대단히 높으므로 유의하세요.
  • 본 제품의 무상A/S 기간은 납품일로부터 1년입니다.
  • 사용자 과실이나 천재지변으로 인한 제품파손 시 무상보증기간중이라도 유상 처리가 되오니 유의 하시길 바랍니다.
  • 제품의 임의분해, 개조로 인하여 고장은 당사에서는 책임지지 않습니다.
